Berillium réz

A berillium rézcsík nagy teljesítményű rézötvözet anyag, .. A precíziós elektronika és az alacsony feszültségű elektromos készülékek területén széles körben használják, kiváló rugalmasság, szilárdság, vezetőképesség és fáradtság-ellenállás ., különösen elektromos termékek, mikro kapcsolók, a tavaszi type elektromos kezelőszervek, az elektromos érintkezés, stb ., a berillium rézbélyegző alkatrészek kulcselemek az érzékeny hatás eléréséhez és a megbízható érintkezés eléréséhez .

1. Meghatározás és osztályozás
A berillium rézrugó-érintkező egy nagy szilárdságú és nagy elasztikus rézötvözetű anyag, réz (Cu), mint mátrix, berillium (BE) és más nyomkövető elemek (például kobalt, nikkel és vas) hozzáadott .. Általános Beryllium réz ötvözetre osztva vannak (például C17200) és szilárd megoldásba. C17510) A . keményítő mechanizmus szerint

Általános ellátási formái:
(1) . berillium réz tekercs: tekercs formájában szállítva, amely alkalmas folyamatos bélyegzés előállítására;
(2) . Rögzített hosszúságú berillium rézcsík: alkalmas specifikus penészvágáshoz és kis tételek bélyegzéséhez .

1. Fő műszaki paraméterek (a C17200 képviseli)

2. Nemzetközi standard összehasonlító táblázat

1. fizikai tulajdonságok és jellemzők

(1) . Nagy rugalmasság: az elasztikus modulus akár 130 gpa -ra is, ami a rézötvözetek egyike;
(2) . erős fáradtság-ellenállás: nem hajlamos a fáradtság repedésére hosszú távú váltakozó terhelések mellett;
(3) . kopás- és korrózióállóság: Mikroszkóp kontaktus-kapcsolattartó berillium rézrugó-érintkezők;
(4) . jó dimenziós stabilitás: stabil deformációvezérlés meleg és hideg ciklusok során, és bélyegző képződik .

2. Elektromos teljesítmény előnyei

(1). Medium conductivity: good conductivity while being elastic (>22%IACS);
(2) . Erős ív ellenállás: nem hajlamos a hegesztésre és az ablációra, alkalmas a gyakori váltási forgatókönyvekre;
(3) . Magas érintkezési megbízhatóság: Hosszú stabilitás és kopásállóság élettartama az elektromos kapcsolat során .


1. A feldolgozási jellemzők bélyegzési tulajdonságai
A berillium rézcsík jó hidegfeldolgozási teljesítményt nyújt, és precíziós bélyegzőt, hajlított, nyír és hengerelt ..

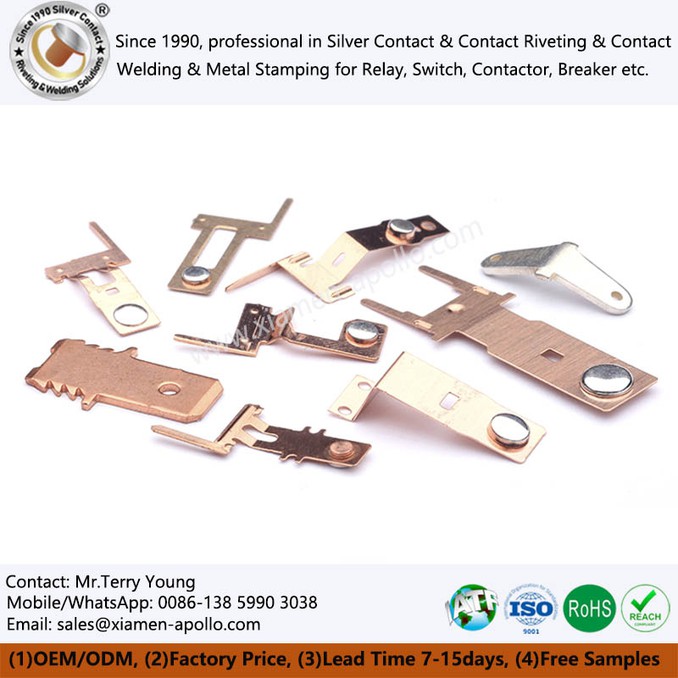

(1) . berillium rézbélyegző alkatrészek: szerkezeti csatlakozásokhoz és elektromos rugókhoz használják;
(2) . berillium réz mozgó rugó: A relé kulcsfontosságú műveleti összetevője, gyakori rugalmas deformációval .

Táblázat: Általános hibák és megoldások a berillium rézbélyegzéséhez

2. hőkezelés és öregedés erősítése

A BECU elektromos érintkezési rugót hőt kell kezelni a maximális teljesítmény elérése érdekében:

(1) . Megoldáskezelés (kb. 850 fok): Tegye fel a berilliumot egyenletesen;

(2) . Öregedési kezelés (310 \\ ~ 330 fok): Kivágja a béta fázist az erő és a keménység javítása érdekében;

(3) . Végső állapot: Általában 1/2H, H, EH (félig kemény, kemény, szuper-kemény állapotok), amelyeket ésszerűen ki kell választani a penész illesztési és rugalmassági követelmények szerint

A korrózióállóság, a hegeszthetőség és a megjelenési minőség javítása érdekében a berillium rézrugók gyakran használják a következő felületkezelési módszereket:

Az elektromos berendezések kulcsfontosságú funkcionális alkotóelemeként a berllium réz nád pótolhatatlan szerepet játszik a relékben, kapcsolókban és más termékekben, kiváló rugalmas tulajdonságaival és jó vezetőképességével . A különböző alkalmazási forgatókönyvek eltérő teljesítménykövetelményekkel rendelkeznek az NGK Beryllium réz bélyegző bélyegzőinek nagy hőhatékonyságából, az 1 -es {1 -es} anyag -ellenállási relok elleni védekezõkhöz. És a tervezés optimalizálása a termék sikerének kulcsfontosságú tényezőivé vált .

Táblázat: A tipikus berillium réz dinamikus rugók alkalmazásparamétereinek összehasonlítása

A BECU bélyegzési dinamikus rugó az autóipari relékben kemény munkakörnyezetgel néz szembe, és stabil teljesítményt kell fenntartania a -40 fok hőmérsékleti tartományán belül Öregedő kezelés (325 fok × 2H +280 fok × 4H), a rugalmas erőcsillapítási arány magas hőmérsékleten kevesebb, mint 5%, ami sokkal jobb, mint a szokásos foszfor-bronz anyagok . A megbízhatóság javítása érdekében az érintkezési alkatrészek szelektíven aranyozott beillesztett (aranyréteg vastagság 0. 8} és a nem contaktusok), és a nem-contaktusok. A réteg vastagsága 3μm), amely nemcsak az elektromos teljesítményt biztosítja, hanem a költségeket is. A rezgési tesztek azt mutatják, hogy ennek a tervnek a rezgési stabilitása eléri a 15 g gyorsulást, megfelelve az ASIL-B biztonsági szintű autóipari elektronika követelményeinek.

A teljesítmény mágneses reteszelő relé rendkívül magas követelményekkel rendelkezik a berillium rézmozgó nád fáradtságának, amelynek általában több mint 10⁷ működési ciklusának kell ellenállnia a. működési ciklusoknak az anyagi gabona tájolás optimalizálásával (a Beryllium rézcsíkkal történő felhasználásával.<110>Textúra, mint a fő anyag) és az elődes kialakítás bevezetése, a mozgó nád fáradtságának élettartamát a 3-5 idők . egy bizonyos típusú mágneses reteszelő relé beryllium réz sík rugójával növeli az intelligens mérőkészülékekhez az optimalizáláshoz, a végső elemekhez. Elemzés . Az ugyanazon érintkezési nyomás fenntartása mellett az anyag vastagsága 0 . 3 mm -ről 0,2 mm -ről csökken, a termék miniatürizálása elérésével.

A BECU rézrugó -érintkezők, amelyek az ipari vezérlő relékben mozgatják a nádot, több tulajdonságot kell kiegyensúlyozniuk . C17410 alacsony berillium magas vezetőképesség -ötvözet (BE0 . 6%, a vezetőképességnél nagyobb vagy egyenlő, mint 60% -ot. Az ipari vezérlő relé márkája ezt az anyagot használja, amelynek stabil érintkezési ellenállása 5MΩ alatt van, és a hőmérséklet-emelkedés 15-20 fokozatot alacsonyabb, mint a hagyományos anyagok, ami különösen alkalmas nagyfrekvenciás kapcsolási alkalmakra (működési frekvencia legfeljebb 10-ig/másodpercre) . A felületkezelés ezüstös borítást (ezüstréteg vastagságának 2 μm) csökkentésére használja.

A Beryllium precíziós bélyegzés mozgó nád a mikro-kapcsolóban rendkívül magas az érzékenységre vonatkozó követelmények és a konzisztencia . ultravékony berillium rézcsíkok (vastagság 0.05-0.1 mm) Precision Photo Watching segítségével feldolgozhatjuk a háromdimenziós szerkezetek beszerzését. Réz/rozsdamentes acél kompozit dinamikus rugó, amely a két anyag hőtágulási együtthatóinak különbségét használja a hőmérsékleti kompenzáció eléréséhez, hogy a működési erő különböző hőmérsékleten stabil maradjon (ingadozások<5%). The switch life of this design can reach more than 5 million times, which is 2-3 times that of ordinary designs.

A nagyfeszültségű kapcsolóberendezések berillium rézkontaktusának ellenállnia kell a nagy áramlások és az erős ívek . felületi módosítási technológián keresztül (például a lézer burkolatú agsno₂ bevonattal), a Beryllium rézrugó fenntarthatja a nagy rugalmasságot, miközben javítja az íves eróziós rezisztenciát több mint 50%-kal.}}}}}}}}

1. Minőség -ellenőrzés fókusz

(1) . Anyag egységesség: A berillium -tartalmat stabil tartományon belül vezérelje komponens -elemzésen keresztül;

(2) . Szilárdsági/rugalmassági teszt: Győződjön meg arról, hogy több mint 5 millió alkalommal mozgatható -e deformáció nélkül;

(3) . Dimenziós pontosság és felületi síkság: a vezérlő vastagság -tolerancia, a láncszem és az élfúrások;

(4) . Vezetői teszt: Használjon ellenállást a vezetőképesség mérésére .

2. ipari fejlődési trendek

(1) . Zöld és környezetbarát BECU komponensek ötvözet: Csökkentse a berillium -tartalmat, miközben megtartja teljesítményét;

(2) . Magasabb pontosságú szalagfeldolgozás: Támogatás vastagságvezérlése ± 2μm -en belül;

(3) . multifunkcionális kompozit bevonatok fejlesztése: integrált vezetőképes + korrózió + viseletgátló bevonat;

3. Fejlesztés az 5G/AI/új energia járművek mély támogatása felé

Az egyedi berillium rézbélyegző szalag fontos anyaggá vált az elektromos csatlakozások és rugalmas alkatrészek előállításában, nagy rugalmasságának, nagy szilárdságának, közepes vezetőképességének és kiváló feldolgozási teljesítményének köszönhetően . A Beryllium rézforrások és a Beryllium rézbélyegzések széles körben használják a magas relékben, valamint a precíziós csatlakozók és a precíziós csatlakozók, és a magas réz, a magas színszennyeződésekből, a magas relékben, valamint A cselekvési követelmények . Az elektronika, az energia és az új energia járművek gyors fejlődésével a berillium rézcsíkok továbbra is alapvető szerepet játszanak a csúcskategóriás elasztikus elektromos csatlakozókban .
