Termékleírás

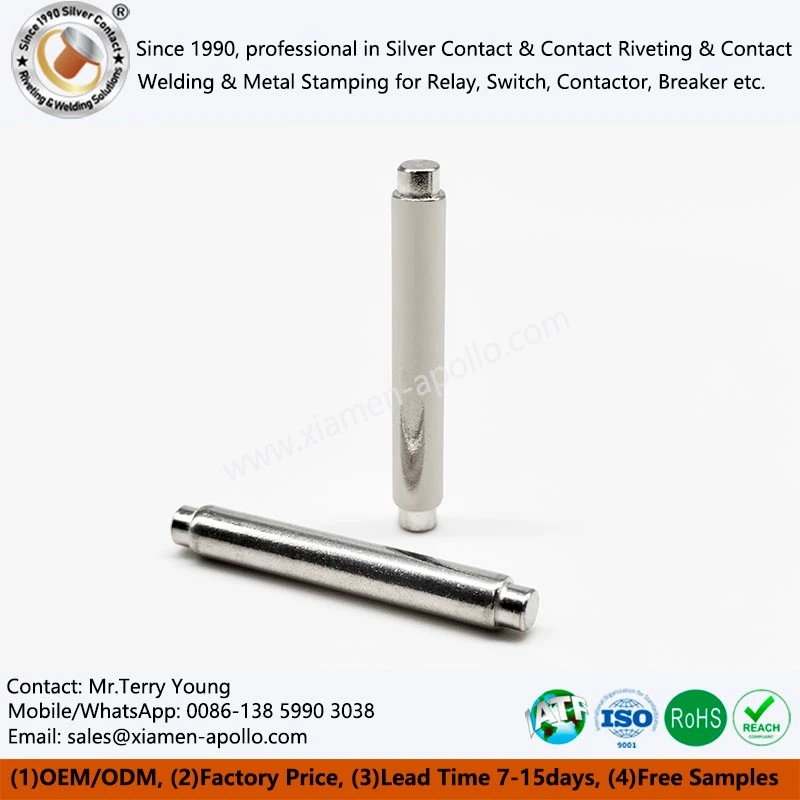

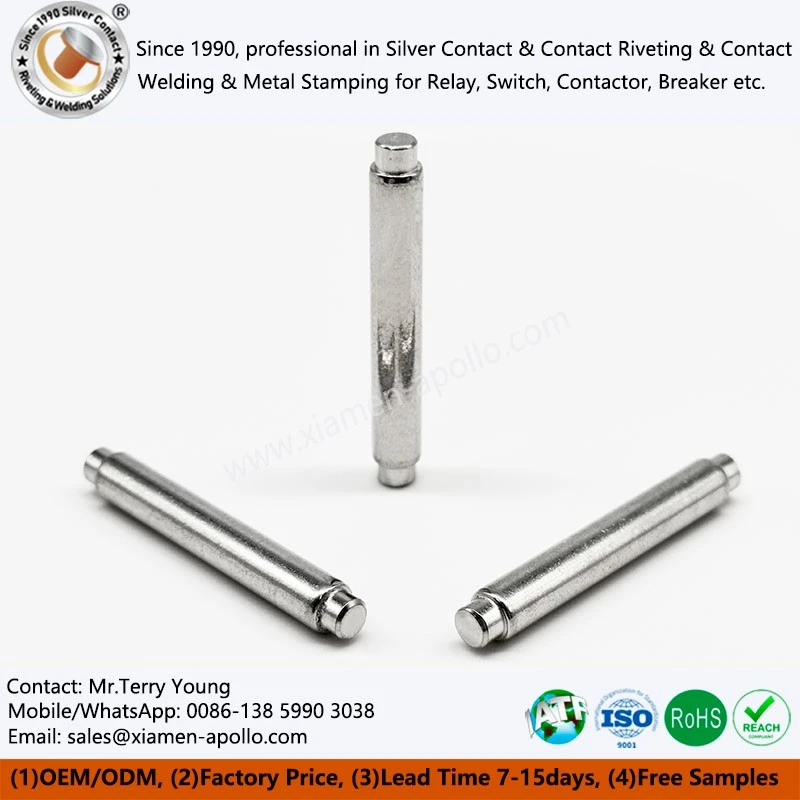

A lágy mágneses vas relé mag nem csupán egy szabványos megmunkált vasalkatrész; hanem egy funkcionális lágymágneses alkatrész, amelyet nagy-tisztaságú elektrolitikus vasból (például DT4C) gyártanak precíziós sajtolást, CNC-esztergálást és speciális mágneses{2}}áramkör lágyítást magában foglaló eljárással. Alapvető jellemzői a "nagy mágneses permeabilitás, alacsony koercitivitás és alacsony hiszterézisveszteség". Ellentétben az általános acél alkatrészekkel, ez a termék biztosítja, hogy a mágneses tartomány falai könnyedén mozogjanak még gyenge gerjesztés mellett is, ami a szennyeződések, például a szén, a kén és az oxigén tartalmának, valamint a végső izzítási atmoszférának szigorú ellenőrzésével érhető el. Ez a képesség biztosítja a relé gyors húzását-válaszként és rendkívül alacsony maradék mágnesességet, ami fizikai alapként szolgál a relé elektromos élettartamának és működési konzisztenciájának növeléséhez.
Kulcsfunkciók
Hatékony elektromágneses energiaátalakítás

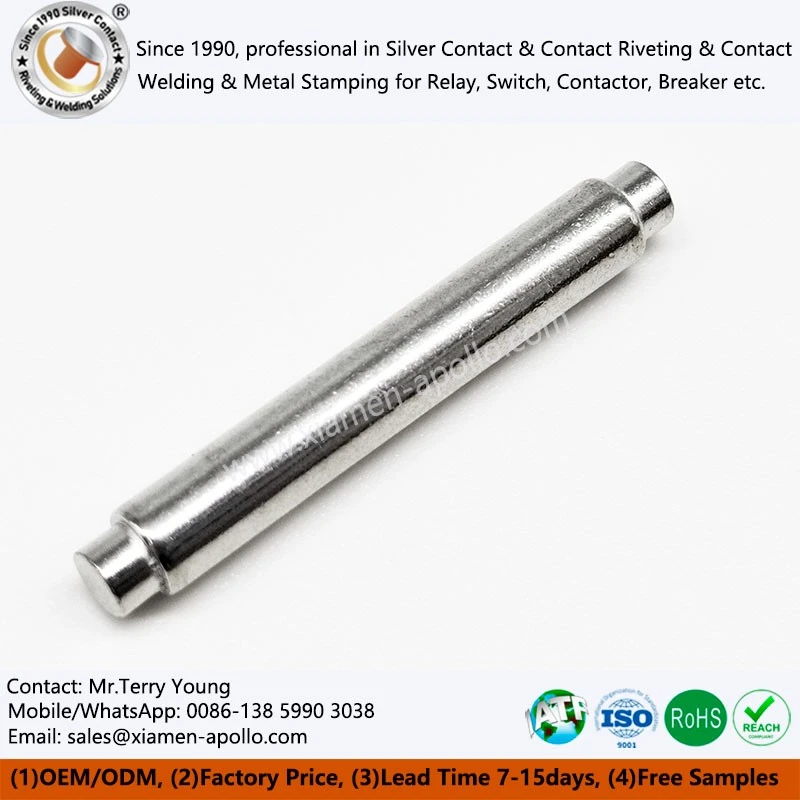

A relé mágneses áramkörében légrés közegként és elsődleges fluxusútként is szolgáló Straight Coil Core hatékonyan alakítja át a tekercs által generált gyenge magnetomotoros erőt mechanikus elmozdulássá (azaz armatúra-működtetéssé).
Késés{0}}mentes vezérlőjelek átvitele
Az alacsony koercitív jellemzőit kihasználva a Cold Heading Pure Iron Core pontosan lemásolja a tekercsáram "be/ki" logikáját, biztosítva a nulla fáziskésleltetést a vezérlőjel és az érintkező működtetése között.
A mágneses kör légrés pontos meghatározása
Az armatúrával egy percnyi légrés kialakításával (általában 0,1–0,3 mm) a relémag beállítja a relé működési feszültség/áram küszöbértékét, így biztosítva az állandó érzékenységet a teljes eszközben.
Gyártási folyamat
Szerszámozás előnyei
A formák YG15 keményfém anyag felhasználásával készülnek, így a keménység HRA90. Az üreg pontossága ±0,005 mm-en belül szabályozható, és a penész élettartama meghaladja az 1 millió ciklust. Ez biztosítja a stabil méretpontosságot a Relay mag nikkelbevonatának tömeggyártása során réz alapréteggel, miközben minimalizálja a szerszámcsere költségeit és a gyártási megszakításokat.
Az automatizált gyártás előnyei
Teljesen automatizált precíziós sajtoló-, csiszoló- és hőkezelő gyártósorokkal felszerelt létesítményünk a kritikus folyamatok 100%-os automatizálási arányával büszkélkedhet. Ez csökkenti az emberi hibákat, javítja a relémag hidegfejezési konzisztenciáját, és lerövidíti az egységenkénti gyártási ciklust, ezáltal kielégíti a nagy mennyiségű rendelés és a gyors szállítás mérnöki beszerzési igényeit.
A folyamatvezérlés előnyei
Átfogó, végpontokig-to{1}}folyamat-ellenőrző rendszert hoztunk létre-, amely a nyersanyag kiválasztásától a késztermék kiszállításáig terjed. Minden szakaszban speciális ellenőrzési pontokat alkalmaznak annak biztosítására, hogy a kritikus paraméterek,-mint például a hőkezelési hőmérséklet, a méretpontosság és a felületminőség,-megfeleljenek az összes szabványnak, garantálva a nem megfelelő tekercsmag kiáramlását-az elektromágneses reléhez.
Részletes jellemzők
| Felület részletei | A felület precíziós köszörülésen és passziváláson megy keresztül, így Ra 0,8 μm-nél kisebb vagy azzal egyenlő érdesség érhető el. Sorja, karcolás és oxidációs folt mentes, egyenletes elszíneződést mutat. Az érintkezési felületek laposak és simaak, így biztosítva, hogy a relémag nikkelezése réz alapréteggel szorosan illeszkedjen a relé armatúrájához és tekercséhez a mágneses vezetés hatékonyságának növelése érdekében. |
| Dimenziós részletek | Az elektromágneses relé tekercsmagjának fő méretei 1,67-nél nagyobb vagy azzal egyenlő CPK-értéket tartanak fenn, pontos és szabályozható tűrésekkel. A sarkok lekerekítettek és sorjamentesek,{2}}és az általános szerkezet egységes. Tökéletesen illeszkedik a relé orsójának rögzítő réseibe, minimális szerelési hézagot eredményezve; ez kiküszöböli a másodlagos beállítások szükségességét, és jelentősen növeli az összeszerelés hatékonyságát. |
| Szerkezeti részletek | A konkrét reléigényektől függően az alkatrész különféle konfigurációkban- gyártható, például E-típusban, U-típusban vagy I-típusban. Egyenletes falvastagságú, deformáció- és repedésmentes. A Relay Core nyílásait precízen megmunkálták, minimális helyzeti eltéréssel, így biztosítva a precíz és pontos illeszkedést a tekercshez és az armatúrához. |
lépjen kapcsolatba velünk
Ha igényliPuha mágneses vas relé magokmérnöki csapatunk készen áll a műszaki támogatás és a mintaszolgáltatások nyújtására. Kérjük, adja meg igényeit, és vezető mérnökeink személyre szabott megoldást kínálnak a relé kialakításának optimalizálásához.
