A menetek a gépészetben általánosan használt szerkezetek, és széles körben használják csatlakozásra, átvitelre és rögzítésre. Az alábbiakban a szálakkal kapcsolatos alapvető ismereteket ismertetjük, beleértve a definíciókat, osztályozásokat, elemeket, szabványokat és alkalmazásokat.


1. A szálak meghatározása
A menetek a henger vagy kúp felületén a spirálvonal mentén kialakított, folytonos kiemelkedésekre és hornyokra utalnak, amelyeknek azonos keresztmetszete van. A kiemelkedést menetfognak, a hornyot pedig menethoronynak nevezzük. A szálak fő funkciója az összekapcsolás, átalakítás és rögzítés.


2. A szálak osztályozása


Felhasználás szerinti osztályozás
Csatlakozási szálak: Az alkatrészek, például a szokásos szálak (MAND) és a csőhálók (G, R, NPT stb.) Csatlakozására és rögzítésére szolgál.
Átviteli szálak: Az energia és a mozgás, például a trapéz szálak (TR), a fogazott szálak, a téglalap alakú szálak, stb.
Fix menetek: az alkatrészek, például rögzítőcsavarok helyzetének rögzítésére szolgál.


Osztályozás menetforma szerint
Háromszög menetek: A fogszög 60 fokos, főként csatlakoztatáshoz használják, például közönséges menetek (M).
Trapezoidális szálak: A fogszög 30 fokos, átvitelhez, például TR szálakhoz.
Téglalap alakú szál: A fogszög 0 fok, az átviteli hatékonyság magas, de a feldolgozás bonyolult.
Sawtooth szál: A fogszög 33 fok, amelyet egyirányú átvitelhez használnak.


Osztályozás a szálforgás irányával
Jobbmenet: Csavarja be az óramutató járásával megegyező irányban történő forgáskor, ez a leggyakrabban használt menet.
Balmenet: Csavarja be, ha az óramutató járásával ellentétes irányban forog, különleges alkalmakkor használatos (például a kilazulás megakadályozására).
Osztályozás a szálak száma alapján
Egysoros szál: A szálnak csak egy spirálvonala van.
Többsoros menet: Két vagy több spirálvonal van, amelyek a gyors átvitelhez használhatók.

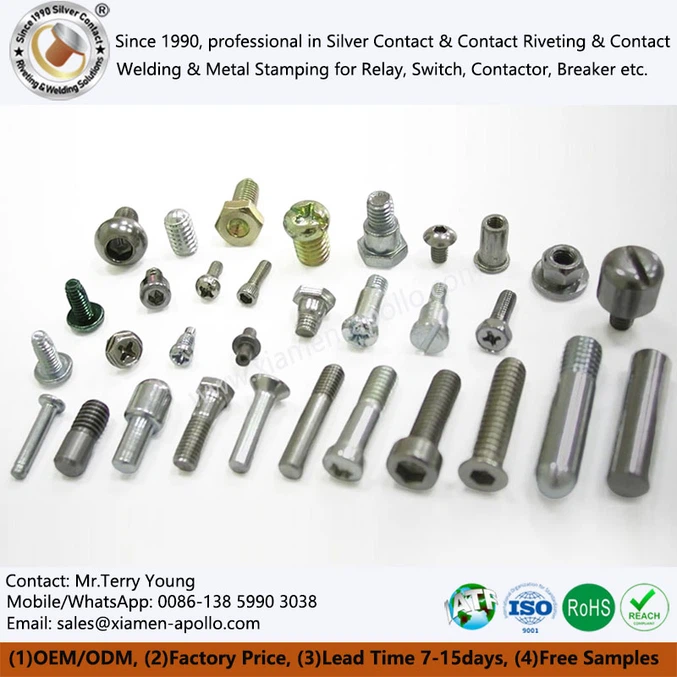

Non-standard customization






















































3. A szál alapelemei
Menet külső átmérője (D)
A menet maximális átmérője, azaz a külső menet felső átmérője vagy a belső menet alsó átmérője.


Szál belső átmérője (d)
A szál minimális átmérője, azaz a külső szál alsó átmérője vagy a belső szál felső átmérője.


A szál medián átmérője (d₂)
Az ideális szál középső átmérőjét használják a szál illesztési pontosságának kiszámításához.


Hangmagasság (P)
A két pont közötti tengelyirányú távolság két szomszédos menetfog medián átmérőjének felel meg.


Ólom (L)
A két pont közötti tengelyirányú távolság megfelel az ugyanazon a csavarvonalon lévő két szomszédos fog középátmérőjének vonalának. Egysoros szálaknál az elvezetés egyenlő a menetemelkedéssel; többsoros szálaknál az átvezetés egyenlő a sorok számának szorzatával a hangmagassággal.


Eljegyzési hossz (Lₙ)
A menet tengelyirányú effektív kapcsolódási hosszát használják a csatlakozási szilárdság meghatározásárarozsdamentes acél csavarmenet.


4. Menetjelölés
A menetjelölés általában tartalmazza a menetkódot, a tűrészóna kódját és az elköteleződés hosszának kódját.



Például M6×1.0-6H/6g-LH Jobb oldali közönséges menetet jelöl, melynek névleges átmérője 6 mm, menetemelkedése 1.0 mm, a belső menet tűrése: 6H, a külső menet tűrése 6g, és egy balos menet.


5. Szálszabályok
Nemzetközi szabványok (ISO)
Az ISO menetszabványok nemzetközileg használt menetszabványok, és világszerte széles körben használatosak.


Nemzeti szabványok
Kína nemzeti szabványok (GB): GB/T 192-2003 Megadja a közös szálak alapvető dimenzióit.
Amerikai Nemzeti Szabványok (ANSI): ANSI B1.1 Megadja az egységes szálszabályokat.
Német nemzeti szabványok (DIN): DIN 13 Megadja a metrikus szálak alapvető dimenzióit.
Japán nemzeti szabványok (JIS): A JIS B0207 meghatározza a közös szálak alapvető méreteit.
Brit Nemzeti Szabványok (BS): BS 84 Megadja a Whitworth szálak alapvető dimenzióit.

Fastener Details Show











































































6. Szálfeldolgozási módszerek
Fordulás
A menet esztergával történő megmunkálása alkalmas egy darabos vagy kis tételes gyártásra.


Gördülő
A munkadarab hideg feldolgozása a szálak főzőlapjának gördítésével javítja a szál szilárdságát és felületi minőségét.


Marás
A menetmaróval történő menetfeldolgozás alkalmas összetett menetekhez vagy tömeggyártáshoz.


Csapás
Belső menetek feldolgozására használható, kis átmérőjű menetekhez alkalmas.


Menetcsiszolás
Nagy pontosságú szálak, például precíziós ólomcsavarok feldolgozására használják.


7. A szálak alkalmazása
Csatlakozó szálak
Az alkatrészek összekapcsolására és rögzítésére szolgál, mint plHatlapfejű csavaranyák, anyák és csavarok.


Átviteli szálak
Erő és mozgás átvitelére, például csigakerekek és trapézmenetes csavarok.


A szálak rögzítése
Az alkatrészek, például rögzítőcsavarok helyzetének rögzítésére szolgál.


8. A szálak fejlődéstörténete
Gépcsavar → Önmetsző csavar → Önfúró menetfúró csavar



Gépi menet: Fúrjon be és koppintson először az összeszerelést az összeszerelés során, és a csapdába esett belső szál összhangban van a csavar külső szál specifikációjával, és egy kisebb nyomatékot használnak az összeszereléshez.



Önmetsző szál: Fúrási lyukakat az összeszerelésen először az összeszerelés során, nem kell megérinteni a belső szálat, és nagyobb nyomatékot használnak az összeszereléshez.



Önfúrási szál: Közvetlenül a szerelvényen használva a csavart egy lépésben kifúrják és menetfúrják.



A szálak nélkülözhetetlen struktúra a gépiparban, és tervezési és feldolgozási pontosságuk közvetlenül befolyásolja a mechanikai rendszerek teljesítményét és megbízhatóságát. A szálak alapvető ismereteinek, osztályozásának, elemeinek és szabványainak megértése nagy jelentőséggel bír a mechanikai tervezés és a gyártás szempontjából.
